Обзор продукта

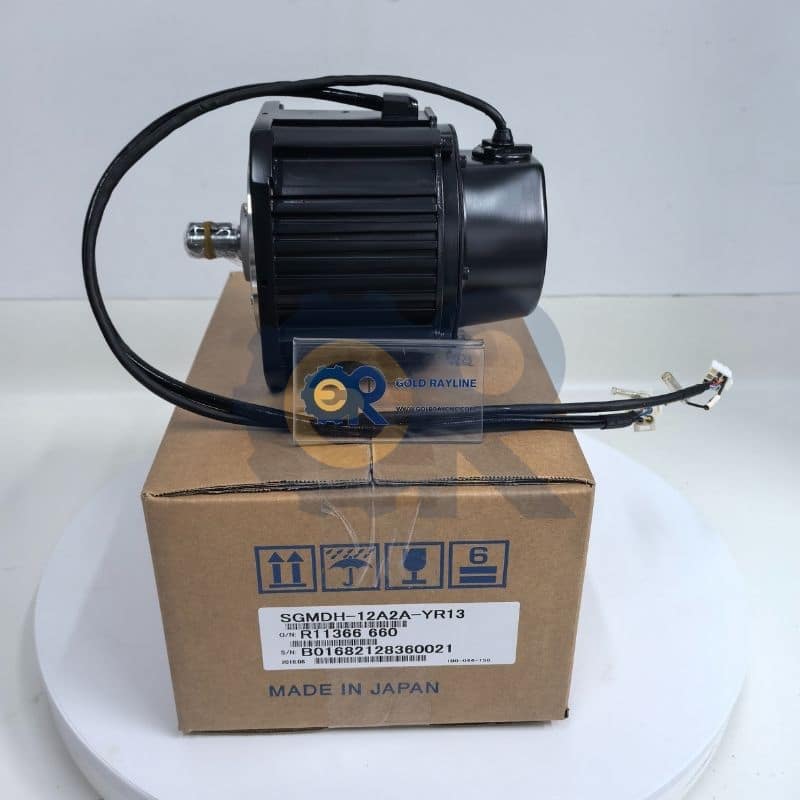

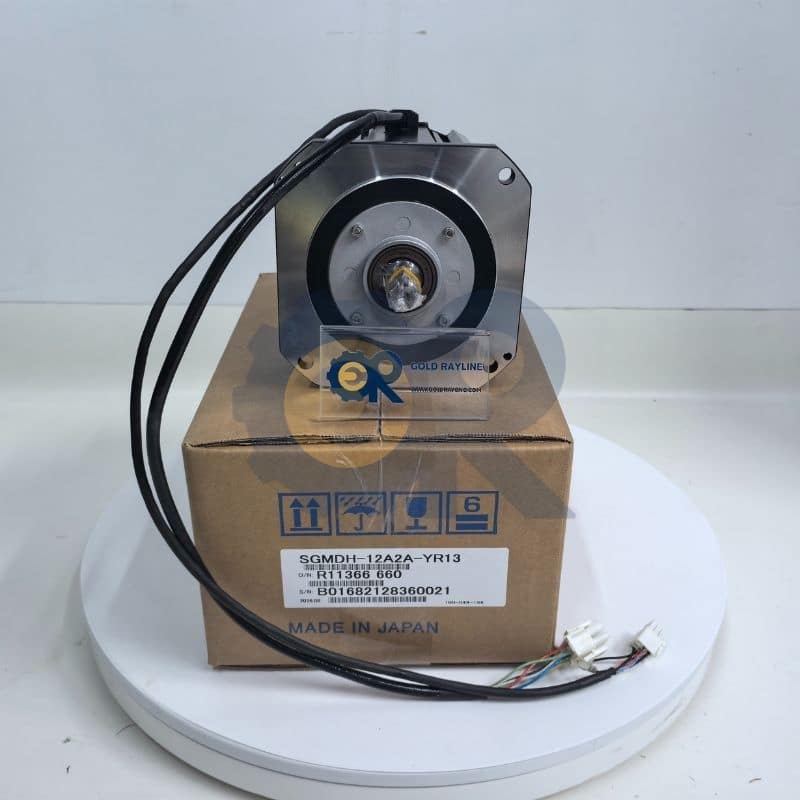

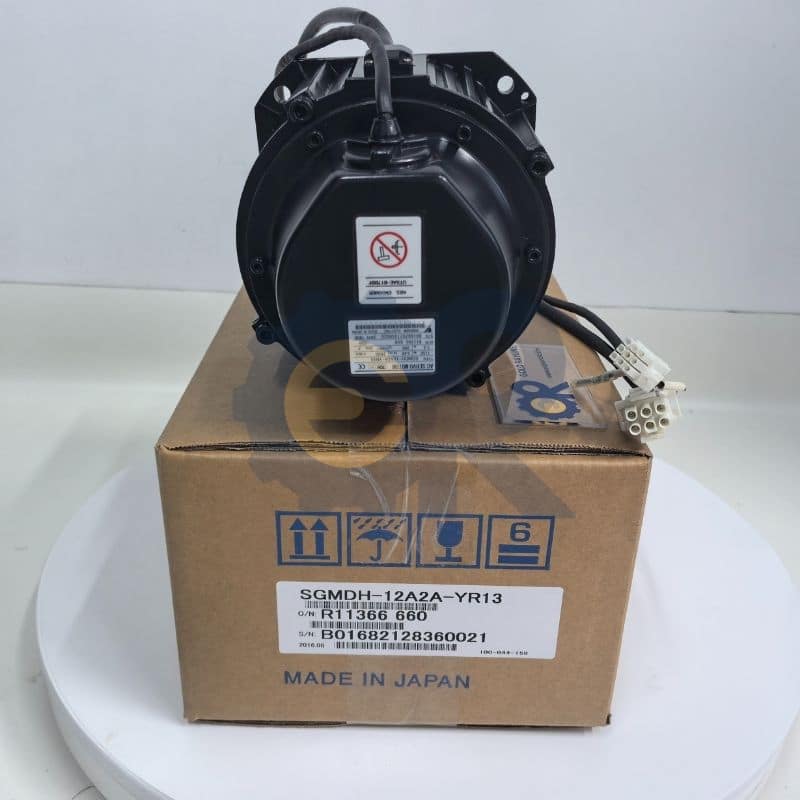

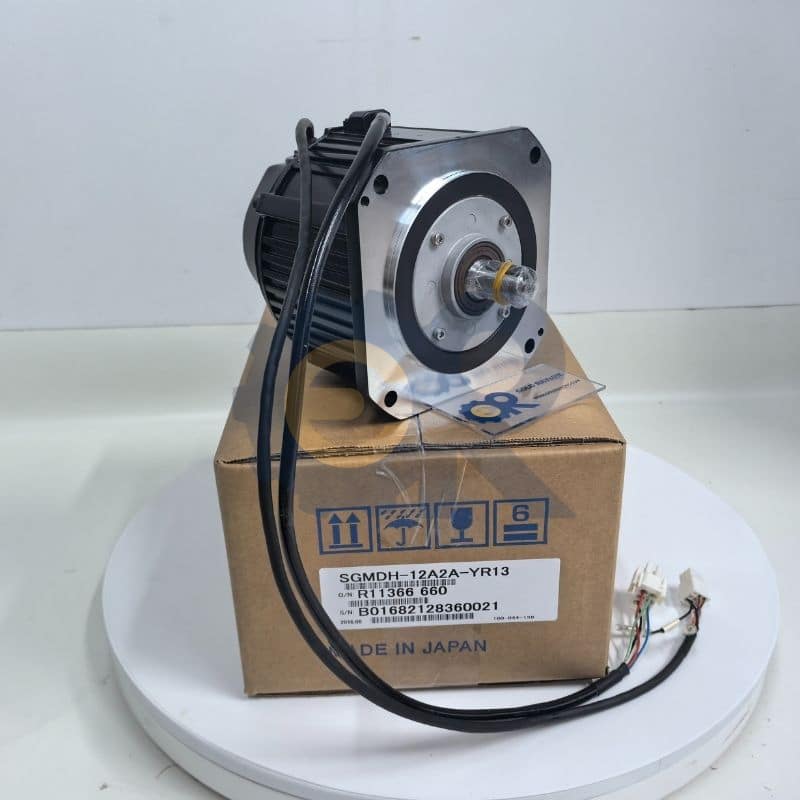

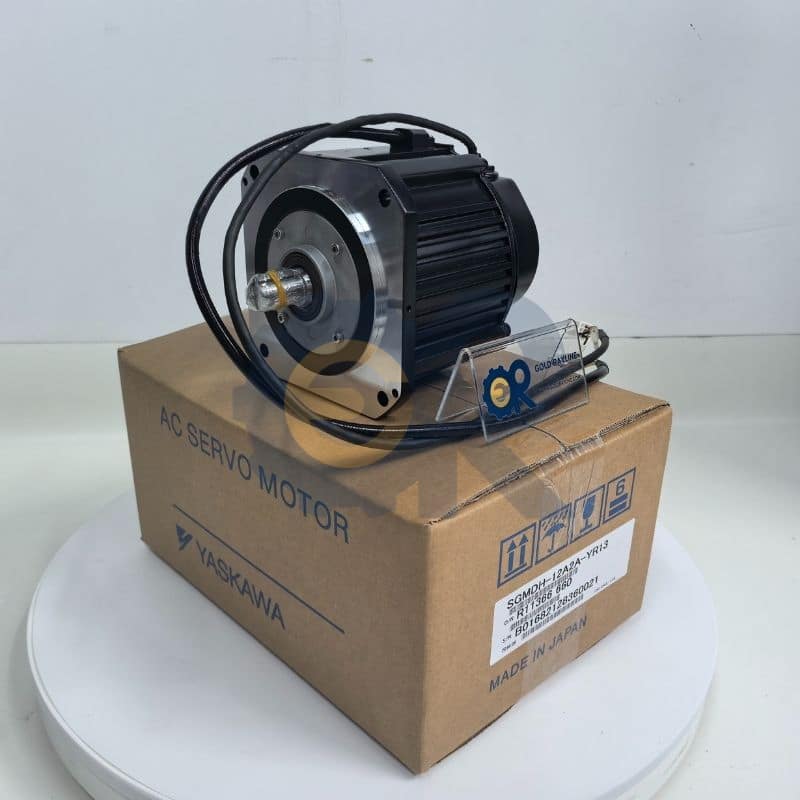

Яскава СГМДХ-12А2А-YR13 это устаревший серводвигатель от давно снятого с производства Серия Сигма-II (Σ-II). Это 1,1 кВт мотор для класс 200 В системы, но его важнейшей особенностью является особый внутренний компонент: он оснащен на заводе Абсолютный энкодер UTSAE-B17BBF. Во многих устаревших системах логика управления привязана к уникальному сигналу от этого конкретного энкодера, поэтому точное соответствие необходимо для обеспечения функциональности.
GoldRayline Мы понимаем, что для сложного ремонта одной модели двигателя недостаточно. Мы проверяем и поставляем на склад специальные узлы, например, SGMDH-12A2A-YR13 с оригинальным энкодером UTSAE-B17BBF. Благодаря экспертным знаниям на уровне компонентов вы сможете выполнить ремонт вашего клиента с первого раза, исключив риски несовместимости и дорогостоящие простои.
Технические характеристики
| Номер модели | СГМДХ-12А2А-YR13 | Бренд продукта | Яскава Электрик |
|---|---|---|---|
| Тип продукта | Сборка серводвигателя | Серия продуктов | Сигма-II (Σ-II) |
| Номинальная выходная мощность | 1,1 кВт | Напряжение источника питания | 200 В переменного тока |
| Номинальный крутящий момент | 3,5 Нм | Пиковый крутящий момент | 10,5 Нм |
| Номинальная скорость | 3000 об/мин | Максимальная скорость | 5000 об/мин |
| Модель кодировщика | UTSAE-B17BBF | Тип кодера | 17-битный абсолютный энкодер |
| Тип вала | Прямой, с ключом | Тормоз | Нет |
| Рейтинг корпуса | IP67 | Статус | Снято с производства |
| Масса | 5,5 кг (12,1 фунта) | Класс вибрации | В15 |
Примечание: Это специфическая сборка. Совместимость гарантируется соответствием модели двигателя. СГМДХ-12А2А-YR13 и внутренний энкодер UTSAE-B17BBF. Он должен работать в паре с совместимым сервоприводом Sigma-II (например, SGDH-10AE).
Сопутствующие компоненты и узлы Yaskawa Sigma-II
В этой таблице подчеркивается важность соответствия определенных сборок и приводится контекст для альтернативных деталей.
| Номер модели | Компонент | Номинальная мощность | Тип кодера | Ключевая особенность |
|---|---|---|---|---|
| СГМДХ-12А2А-YR13 | Серводвигатель | 1,1 кВт | Абсолютный (UTSAE-B17BBF) | Конкретная сборка |
| СГМДХ-12А2А-YR11 | Серводвигатель | 1,1 кВт | Инкрементный (стандартный) | Стандартная конфигурация |
| СГМДХ-12А2Б-YR11 | Серводвигатель | 1,1 кВт | Инкрементный (стандартный) | С тормозом |
| СГДХ-10АЭ | Сервопривод | 1,0 кВт | Н/Д | Спаривание |
| UTSAE-B17BBF | Кодировщик | Н/Д | 17-битный Абсолютный | Часть на уровне компонента |
| СГМДХ-08А2А-YR11 | Серводвигатель | 750 Вт | Инкрементный (стандартный) | Альтернатива с меньшей мощностью |
Примечание: В этой таблице представлен ряд вариантов. GoldRayline Мы можем предоставить полный комплект материалов: от отдельных узлов двигателей до отдельных энкодеров и приводов. Свяжитесь с нами для получения коммерческого предложения. [email protected].
