بيت » منتجات » SIEMENS 6ES7392-1AM00-0AA0 SIMATIC S7-300 Front Connector

SIEMENS 6ES7392-1AM00-0AA0 SIMATIC S7-300 Front Connector

في الأوراق المالية

Part No.: 6ES7392-1AM00-0AA0

Gross Weight: 1kg

ضمان لمدة سنة واحدة

الجودة مضمونة

الشحن السريع

3-7 أيام عمل

دعم على مدار الساعة طوال أيام الأسبوع

مساعدة الخبراء

وصف

Simplify your cabinet wiring with the Siemens 6ES7392-1AM00-0AA0. This 40-pin screw-type front connector provides a secure interface for high-density S7-300 I/O modules. GoldRayline maintains direct inventory and provides efficient global dispatch.

السعر (بالدولار الأمريكي)

اتصل للحصول على عرض أسعار

متوفر في المخزون • شحن سريع في جميع أنحاء العالم • خصم متوفر على الكميات الكبيرة

نظرة عامة على المنتج

High-Density 40-Pin Wiring Interface

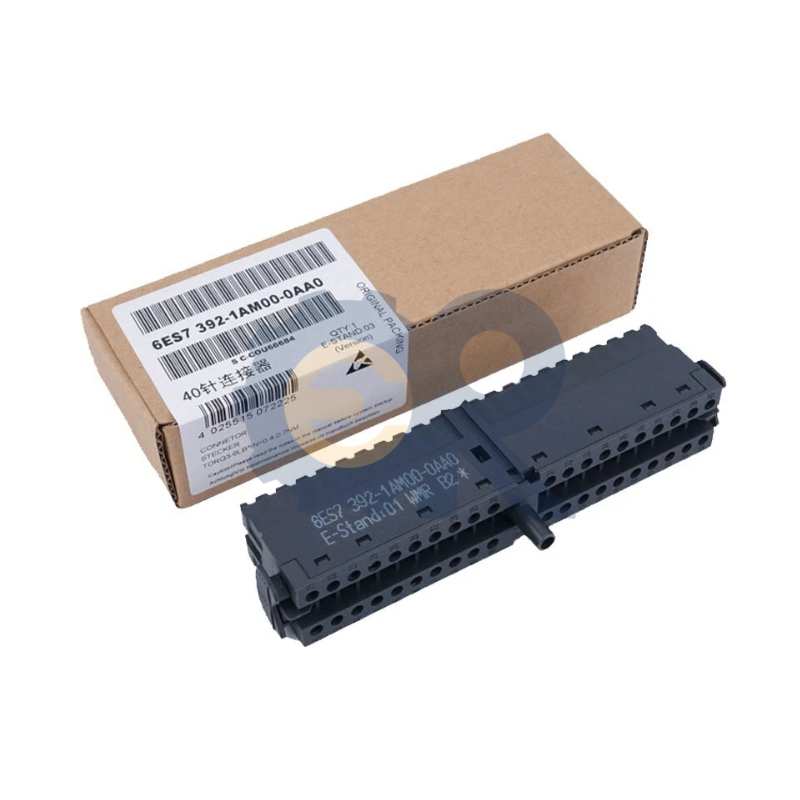

ال 6ES7392-1AM00-0AA0 is a 40-pin front connector designed for SIMATIC S7-300 modules that require a high volume of field connections. Featuring a robust screw-type terminal system, it allows for the organized termination of signal wires from sensors and actuators directly to the PLC hardware. The connector plugs into the front of 40mm-wide modules, such as 32-channel digital cards or high-feature analog units, and includes a mechanical coding element to prevent accidental insertion into the wrong module type after initial wiring.

Direct Inventory & Supply Continuity

GoldRayline serves as a professional source for original S7-300 wiring accessories. We maintain a ready-to-ship inventory of the 40-pin 1AM00 connector to support both large-scale installations and emergency maintenance. Our business model focuses on price transparency and a streamlined supply chain. By providing an alternative to traditional procurement channels where small mechanical accessories may have long lead times, we prioritize rapid order processing and global express services to help you complete your electrical assemblies without delay.

تحديد

رقم الموديل	6ES7392-1AM00-0AA0	العلامة التجارية للمنتج	SIEMENS
نوع المنتج	الموصل الأمامي	سلسلة المنتجات	سيماتيك S7-300
عدد الدبابيس	40-Pin	Termination Type	Screw-Type
المقطع العرضي للسلك	0.25 to 1.5 mm²	عرض	40 ملم
التوافق	32-Ch I/O, FM, CP	Coding	Mechanical (Included)
التقييم الحالي	Max. 3 A	تصنيف الجهد	Max. 230 V AC
أبعاد	21.6 x 125 x 40.9 mm	حماية	IP20 (When Latched)
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية	الوزن الصافي	approx. 80 g

Related Siemens SIMATIC S7-300 Modules

GoldRayline stocks various high-density modules and wiring tools from our 3,911-item database that require the 40-pin 1AM00 connector for operation.

رقم الموديل	نوع الوحدة	ميزة	اتصال
6ES7321-1BL00-0AA0	المدخلات الرقمية	32-Channel 24V DC	40-pin Slot
6ES7322-1BL00-0AA0	الإخراج الرقمي	32-Channel 24V DC	40-pin Slot
6ES7331-7NF10-0AB0	المدخلات التناظرية	16-bit High Precision	40-pin Slot
6ES7332-5HF00-0AA0	الإخراج التناظري	8-Channel 12-bit	40-pin Slot
6ES7352-1AH02-0AE0	Electronic Cam	32-Track Cam Control	40-pin Slot
6ES7392-1AJ00-0AA0	الموصل الأمامي	20-Pin Screw Type	20-pin Slot
6ES7390-0AA00-0AA0	Bus Connector	Standard U-Connector	Backplane Link

Can I use a 20-pin connector on a 32-channel module?

No. High-density modules like the 32-channel digital I/O or 8-channel analog cards have a physical slot designed specifically for the 40 pins of the 6ES7392-1AM00-0AA0. A 20-pin connector will only cover half the terminals and will not provide the necessary connections for the full I/O range.

What is the benefit of the screw-type terminal over spring-load versions?

The 6ES7392-1AM00-0AA0 uses a screw-type mechanism which provides a high-torque, vibration-resistant connection. This is often preferred in heavy industrial environments where mechanical stability is critical. While spring-load versions (1BM01) are faster to wire, screw terminals allow for easy re-tightening during routine maintenance checks.

Is the coding key included with the connector?

Yes. Every Siemens 6ES7392-1AM00-0AA0 comes with a mechanical coding element. Once the connector is plugged into a module for the first time, part of the key stays on the module and part on the connector. This ensures that if you remove multiple connectors for maintenance, you cannot accidentally plug a digital output connector into an analog input module.

Why should a procurement manager buy these in bulk?

The 6ES7392-1AM00-0AA0 is a “consumable” part in the sense that screws can be stripped or plastic housings cracked during aggressive field installations. For international traders and procurement teams, having these in stock prevents a major project delay caused by a minor mechanical failure on a Friday afternoon.

How do I handle the wiring when using large gauge cables?

The 1AM00 supports up to 1.5 mm² wires. If your application requires thicker cables, GoldRayline recommends using ferrule terminals to ensure all strands are contained within the screw clamp, preventing short circuits between the closely spaced 40 pins.

Does this connector support the wiring position during commissioning?

Yes. The Siemens 6ES7392-1AM00-0AA0 can be partially inserted into the S7-300 module into a “pre-engagement” position. This allows you to wire the terminals comfortably without the module being electrically active, and then push it fully into the “contact” position once wiring is verified.

How does GoldRayline ensure the quality of these mechanical accessories?

We focus on providing original Siemens hardware to ensure the screw threads and plastic latches meet the durability standards required for industrial control cabinets. Following order verification, we utilize efficient global express services to deliver the 6ES7392-1AM00-0AA0 to your facility promptly.
