نظرة عامة على المنتج

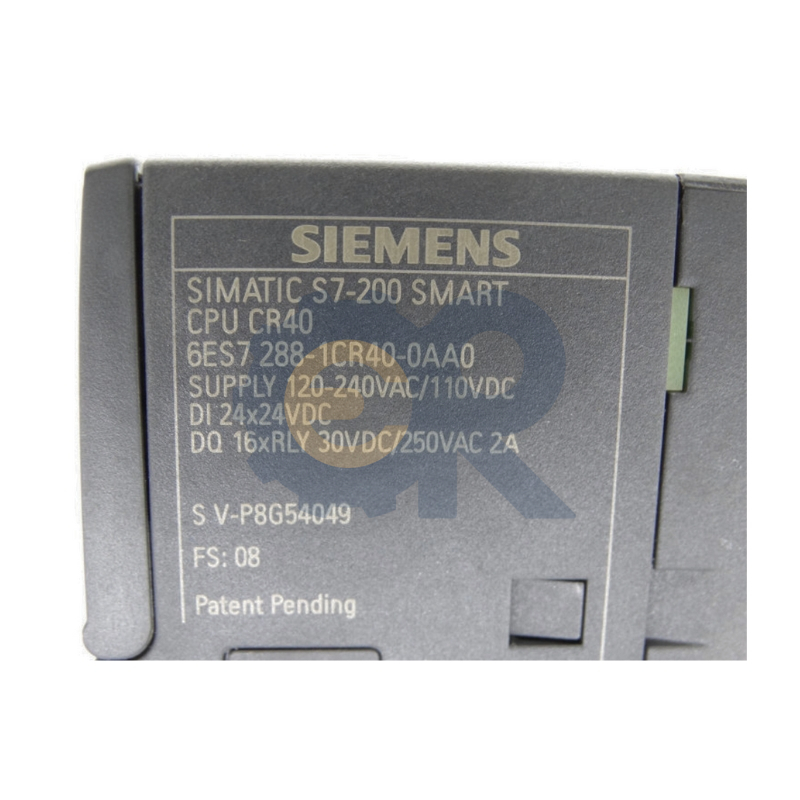

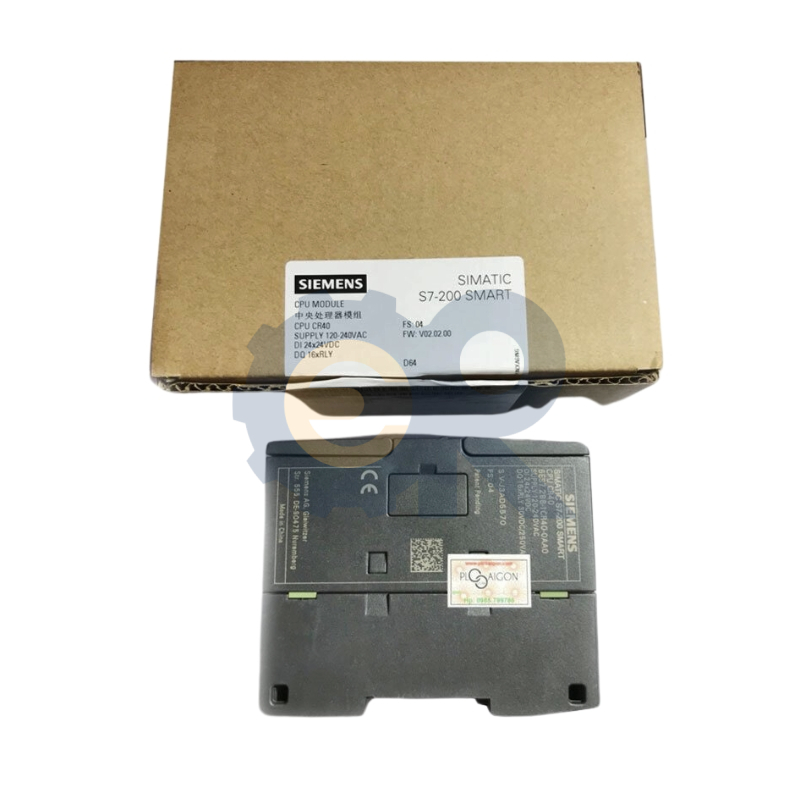

ال سيمنز 6ES7288-1CR40-0AA0 هو عنصر أساسي في سلسلة SIMATIC S7-200 SMART، بمثابة وحدة المعالجة المركزية المدمجة CR40تُعد وحدة التحكم المتكاملة هذه خيارًا مثاليًا للأجهزة المستقلة، والأنظمة الصغيرة، ومهام الأتمتة الأساسية التي تتطلب وحدة تحكم منطقية قابلة للبرمجة (PLC) قوية واقتصادية. تصميمها المدمج يُقلل من الحاجة إلى مساحة كبيرة في خزانة التحكم، مما يجعلها مثالية للتطبيقات الموزعة أو محدودة المساحة.
يأتي CPU CR40 مزودًا بمجموعة سخية من وحدات الإدخال والإخراج المتكاملة، بما في ذلك 24 مدخلًا رقميًا لاستشعار إشارات منفصلة مختلفة و16 مخرجًا رقميًا باستخدام جهات اتصال التتابعتوفر مخرجات التتابع هذه إمكانيات تحويل قوية (تصل إلى 2 أمبير لكل مخرج) وتوفر عزلًا كهربائيًا، مما يسمح بالاتصال المباشر بأحمال التيار المستمر والتيار المتردد، مثل الموصلات وصمامات الملف اللولبي ومصابيح المؤشر. يعمل المعالج بواسطة مصدر التيار المتردد (85-264 فولت تيار متردد)مما يُبسط تكامل الطاقة. بالإضافة إلى وحدة الإدخال والإخراج المتكاملة، تتميز وحدة المعالجة المركزية CR40 بوحدة متكاملة منفذ إيثرنت للبرمجة، واتصالات واجهة الإنسان والآلة (HMI)، وقدرات PROFINET RT، مما يضمن اتصالاً حديثًا. كما يدعم لوحات الإشارات لمنافذ اتصال إضافية (مثل RS485/RS232) أو وحدات إدخال/إخراج متخصصة. بفضل وظائف التحكم في الحركة المدمجة وساعة التوقيت اللحظي، توفر وحدة المعالجة المركزية هذه أساسًا شاملًا ومرنًا لمجموعة واسعة من تحديات الأتمتة الصناعية.
تحديد
| رقم المقال | 6ES7288-1CR40-0AA0 | نوع المنتج | وحدة المعالجة المركزية المدمجة |
| الوزن الصافي | 0.45 كجم (تقديري) | مسلسل | SIMATIC S7-200 SMART |
| نموذج | وحدة المعالجة المركزية CR40 | مزود الطاقة | تيار متردد 85-264 فولت تيار متردد |
| المدخلات الرقمية (DI) | 24 (تيار مستمر 24 فولت) | المخرجات الرقمية (DO) | 16 (مرحل، 2 أمبير) |
| منافذ الاتصال | إيثرنت، RS485 (عبر SB) | البروتوكولات المدعومة | PROFINET RT (وحدة التحكم/الجهاز)، Modbus TCP، Modbus RTU، Freeport، USS |
| ذاكرة | البرنامج: 40 كيلوبايت، البيانات: 30 كيلوبايت | الساعة في الوقت الحقيقي | مدمج |
| عدادات عالية السرعة | حتى 6 × 200 كيلو هرتز | مخرجات النبضة (PTO/PWM) | ما يصل إلى 4 (وحدات المعالجة المركزية الترانزستورية فقط) |
| قابلية التوسعة | ما يصل إلى 6 وحدات توسعة، ولوحة إشارة واحدة | درجة حرارة التشغيل | من -20 درجة مئوية إلى +60 درجة مئوية |
| الأبعاد (الارتفاع × العرض × العمق) | تقريبًا 100 مم × 124 مم × 81 مم | بلد المنشأ | ألمانيا |
ملحوظة: للحصول على تطبيق دقيق ومواصفات فنية مفصلة لـ 6ES7288-1CR40-0AA0 SIMATIC S7-200 SMART CPU CR40 (تيار متردد/تيار مستمر/مرحل، 24 DI / 16 DO)، يرجى استشارة الجهات ذات الصلة دليل نظام SIMATIC S7-200 SMART للحصول على مخططات الأسلاك الدقيقة، وإرشادات البرمجة، وتفاصيل الأداء.
سمات
ال وحدة المعالجة المركزية SIMATIC S7-200 SMART CR40 من Siemens 6ES7288-1CR40-0AA0 يقدم الميزات الرئيسية التالية:
- وحدة الإدخال والإخراج المتكاملة على متن الطائرة: يوفر 24 مدخلاً رقميًا (تيار مستمر 24 فولت) و16 مخرجًا رقميًا (2 أمبير)، مما يقلل الحاجة إلى وحدات إضافية.
- مصدر الطاقة المتردد: يتقبل مباشرة التيار المتردد 85-264 فولت، مما يبسط عملية توصيل الطاقة.
- تصميم مضغوط: عامل الشكل الموفر للمساحة مثالي لخزائن التحكم الصغيرة والآلات المتكاملة.
- منفذ إيثرنت متكامل: يدعم PROFINET RT، وModbus TCP، واتصالات TCP/IP المجانية للشبكات الحديثة.
- مخرجات التتابع متعددة الاستخدامات: تسمح جهات اتصال مرحل 2A بالتحكم المباشر في أحمال التيار المتردد/المستمر المختلفة.
- قابلية التوسعة: يدعم ما يصل إلى 6 وحدات توسعة ولوحة إشارة واحدة لنمو النظام المرن.
- التحكم المدمج في الحركة: يتضمن عدادات عالية السرعة ومخرجات نبضية (لمتغيرات الترانزستور) للتحكم الأساسي في الحركة.
- ساعة الوقت الحقيقي المتكاملة: ضمان دقة تسجيل الوقت للأحداث وتسجيلها.
- التصميم الصناعي القوي: تم تصميمه للعمل بشكل موثوق في البيئات الصناعية القاسية.
التطبيقات
ال وحدة المعالجة المركزية SIMATIC S7-200 SMART CR40 من Siemens 6ES7288-1CR40-0AA0 يمكن تطبيقه على نطاق واسع في مختلف سيناريوهات الأتمتة الصناعية الصغيرة والمتوسطة الحجم:
- الآلات والمعدات الصغيرة: مثالي للتحكم في الآلات المستقلة مثل آلات التعبئة والتغليف، وأنظمة مناولة المواد، وآلات النسيج.
- أتمتة المباني: إدارة الإضاءة والتحكم في الوصول وأنظمة التدفئة والتهوية وتكييف الهواء في المباني التجارية أو الصناعية الصغيرة.
- التحكم في العملية: التحكم الأساسي في المضخات والمراوح والناقلات وغيرها من العمليات المنفصلة.
- أنظمة التدفئة والتهوية وتكييف الهواء: تنفيذ منطق التحكم لوحدات التدفئة والتهوية وتكييف الهواء.
- أنظمة الطاقة المتجددة: التحكم والمراقبة في الطاقة الشمسية وطاقة الرياح وتطبيقات الطاقة الموزعة الأخرى.
- أنظمة التحكم الموزعة: العمل كجهاز تحكم محلي في بنية أتمتة موزعة أكبر.
- تطبيقات OEM: حل متكامل وفعال من حيث التكلفة لمصنعي الآلات.
- أي تطبيق يتطلب PLC قويًا ومضغوطًا ومتكاملًا مع مزيج من المدخلات الرقمية ومخرجات التتابع.
موديلات SIMATIC S7-200 SMART الأخرى ذات الصلة
فيما يلي بعض الميزات الأخرى المتوفرة بشكل شائع مكونات SIMATIC S7-200 SMART يمكن أن تساعدك شركة Gold Rayline في الحصول على:
| 6ES7288-1CR60-0AA0 | 6ES7288-1SR30-0AA0 | 6ES7288-1ST40-0AA0 | 6ES7288-2DR32-0AA0 |
| 6ES7288-2DE08-0AA0 | 6ES7288-2DT16-0AA0 | 6ES7288-3AE04-0AA0 | 6ES7288-3AM06-0AA0 |
| 6ES7288-3AQ02-0AA0 | 6ES7288-5CM01-0AA0 | 6ES7288-5CM02-0AA0 | 6ES7288-7DP01-0AA0 |
ملحوظة: النماذج المذكورة أعلاه تمثل نماذج مختلفة SIMATIC S7-200 SMART أنواع مختلفة من وحدات المعالجة المركزية (مصادر طاقة مختلفة، وأنواع مختلفة من وحدات الإدخال/الإخراج، وأنواع مختلفة من وحدات الإخراج)، ووحدات توسيع الإدخال/الإخراج الرقمية (بكثافات وأنواع مختلفة من وحدات الإخراج)، ووحدات توسيع الإدخال/الإخراج التناظرية (مخصصة أو مدمجة)، ووحدات الاتصالات (RS485 وRS232 ولوحات الإشارة). تحتفظ شركة Gold Rayline بشبكة واسعة من مصادر Siemens المكونات. يُرجى التواصل مع فريق المبيعات لدينا لمعرفة مدى توفر الطراز المحدد، والمواصفات التفصيلية، أو للاستفسار عن وحدات أخرى تلبي متطلبات مشروعك.
