نظرة عامة على المنتج

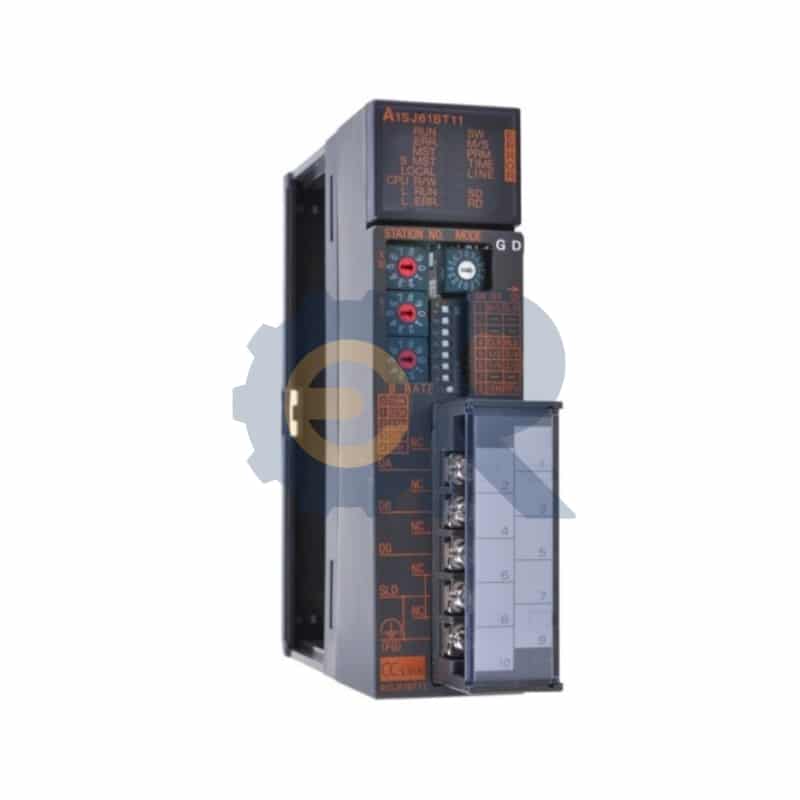

تتيح وحدة A1SJ61BT11 ربط وحدات التحكم القابلة للبرمجة MELSEC-A بشبكات CC-Link الصناعية، سواءً كمحطة رئيسية أو محلية. تدعم هذه الوحدة ما يصل إلى 2048 نقطة إدخال/إخراج عبر الشبكة، مما يُمكّن من إنشاء بنى تحكم موزعة حيث تتواصل وحدات الإدخال/الإخراج البعيدة، والمحركات، وواجهات المستخدم عبر كابل ثنائي الأسلاك. تتوفر سرعات نقل بيانات قابلة للتحديد تتراوح من 156 كيلوبت في الثانية إلى 10 ميجابت في الثانية لتناسب أحجام الشبكات المختلفة ومتطلبات زمن الاستجابة، مع سرعات أعلى مناسبة لتطبيقات التحكم في الحركة التي تتطلب تحديثات سريعة للبيانات بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) ومضخمات المؤازرة.
يُمكّن وضع التحكم الرئيسي وحدة A1SJ61BT11 من إدارة شبكة CC-Link بالكامل، بما في ذلك تبادل البيانات مع ما يصل إلى 64 جهازًا متصلًا، كوحدات الإدخال/الإخراج عن بُعد، والمحولات، والمحطات المحلية الأخرى. أما وضع التحكم المحلي، فيُمكّن نظام MELSEC-A من العمل كجهاز مُتحكّم به في الشبكات التي تُدار بواسطة وحدات تحكم منطقية قابلة للبرمجة (PLC) أو وحدات تحكم الحركة. تتولى هذه الوحدة نقل البيانات الدورية لتحديثات الإدخال/الإخراج في الوقت الفعلي، وإرسال الرسائل المؤقتة لتغييرات المعلمات ومعلومات التشخيص، مما يُقلل من تعقيد التوصيلات في الأنظمة الموزعة الكبيرة، مثل خطوط تجميع السيارات، وآلات التعبئة والتغليف، وسيور نقل المواد.
بصفتنا شريككم في سوق الأتمتة الصناعية، نستفيد من شبكة التوريد الصينية الواسعة لنقدم لكم أسعارًا تنافسية على وحدات اتصالات ميتسوبيشي الأصلية. يعمل فريق المبيعات لدينا بتعاون وثيق مع الموزعين لتصميم برامج مبيعات بكميات كبيرة تدعم نموكم في قطاعات الأتمتة الشبكية والتحكم الموزع. ندرك أن مشاريع CC-Link غالبًا ما تتطلب وحدات متعددة لتكامل النظام، لذا فإن مخزوننا الكبير وأسعارنا المصممة خصيصًا للمشاريع تساعدكم على الفوز بعطاءات تنافسية مع الحفاظ على الربحية. تواصلوا معنا لمناقشة اتفاقيات التوزيع أو للتحقق من توفر الوحدات التي تلبي متطلبات تكوين شبكتكم.
تحديد
| نموذج | A1SJ61BT11 | العلامة التجارية للمنتج | ميتسوبيشي الكتريك |
|---|---|---|---|
| نوع المنتج | وحدة التحكم المنطقية القابلة للبرمجة (PLC) | سلسلة المنتجات | MELSEC-A (AnS) |
| وظيفة الوحدة | اتصالات سي سي لينك | دور الشبكة | رئيسي / محلي (قابل للتحديد) |
| سرعة الإرسال | 156 كيلوبت في الثانية / 625 كيلوبت في الثانية / 2.5 ميجابت في الثانية / 5 ميجابت في الثانية / 10 ميجابت في الثانية | سعة الاتصال | 2048 نقطة إدخال/إخراج |
| محطات ماكسيموم | 64 جهازًا | نوع الكابل | وصلة CC (سلكان) |
| تبادل البيانات | دوري + عابر | بروتوكول | CC-Link الإصدار 1.10 |
| نقاط الإدخال/الإخراج المشغولة | 32 نقطة | مؤشر الحالة | مؤشر LED (الطاقة، التشغيل، الخطأ، الشبكة) |
| جهد التشغيل | تيار مستمر 5 فولت (من الوحدة الأساسية) | الاستهلاك الحالي | حوالي 400 مللي أمبير (من ناقل 5 فولت) |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية (32 إلى 131 درجة فهرنهايت) | درجة حرارة التخزين | من -25 إلى 75 درجة مئوية (من -13 إلى 167 درجة فهرنهايت) |
| رطوبة التشغيل | 5 إلى 95% RH (غير مكثف) | نوع التركيب | الوحدة الأساسية (رف MELSEC-A) |
| الأبعاد (العرض × الارتفاع × العمق) | 27.4 × 90 × 87 مم | وزن | حوالي 0.2 كجم |
| امتثال | UL508، CSA C22.2 رقم 142، CE | معيار الشبكة | رابطة شركاء CC-Link |
ملحوظة: تستند المواصفات إلى الوثائق الفنية الرسمية لشركة ميتسوبيشي إلكتريك. للاستفسار عن توافر المخزون الحالي أو للحصول على عروض أسعار لهذا المنتج أو غيره من وحدات الاتصال MELSEC، يرجى التواصل معنا.
